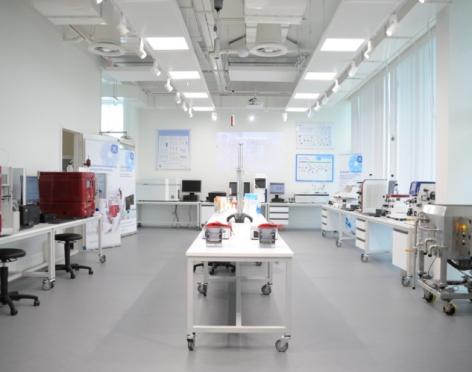

潔凈室實驗室是一個全密閉的環境，通過空調送、回風系統的初、中、高效過濾器，使室內環境空氣不斷循環過濾，以保證空氣懸浮粒子受控到一定濃度。潔凈實驗室最主要的作用在于控制產品（如硅芯片等）所接觸大氣的結晶度及溫濕度，使產品能在一個良好的環境空間中檢測、科研。所以潔凈實驗室通常也叫超凈實驗室、凈化實驗室等。

一、潔凈實驗室氣流和凈化系統介紹

實驗室凈化系統描述：氣流→初效凈化→空調→中效凈化→風機送風→管道→高效凈化風口→吹入房間→帶走塵埃細菌等顆粒→ 回風百葉窗→初效凈化….（重復以上過程）潔凈實驗室的氣流形式：（1）單向流潔凈區；非單向流潔凈區；混合流潔凈區；環形/隔離裝置。

CEIDI西遞凈化技術備注：混合流潔凈區是ISO國際標準提出的，即把實際早已存在的非單向流潔凈室設置了局部的單向流的潔凈工作臺/層流罩對關鍵部位進行“點”或“線”的保護，以減少單向流潔凈區的面積。

二、實驗室凈化裝修工程三種常用凈化空調系統

1. 直流式凈化空調系統：

（1）直流式系統就是不用回風循環系統，也就是直送直排系統，其能耗很大。

（2）這種系統一般適用于有致敏性的生產工藝（如青霉素分裝工藝）、實驗動物房、生物安全潔凈室以及可能形成交叉污染生產工藝的實驗室。

（3）采用這種系統時應充分考慮余熱的回收。

2. 全循環凈化空調系統

（1）全循環系統即無新風供給，也無排風的系統。

（2）這種系統無新風負荷，很節能，但室內空氣品質差，壓差不好控制。

（3）一般適用于無人操作、值守的潔凈室。

3. 部分循環式凈化空調系統

（1）這是用得最多的系統形式，也就是有部分回風參與循環的系統。

（2）在該系統中，新風和回風混合經處理送到無塵潔凈室內，回風的一部分用于系統循環，另一部分被排走。

（3）該系統壓差易于控制，室內品質較好，能耗介于直流式系統與全循環系統之間。

（4）適用于允許采用回風的生產工藝。

三、實驗室凈化工程之FFU送風單元的選配

對于實驗室裝修，尤其是潔凈實驗室裝修，實驗通風系統是一個重要施工建設系統。常用的風機過濾機組例如FFU層流風機過濾機組，可制作簡易潔凈工作臺、潔凈棚、組裝式無塵室等。

1. FFU層流送風單元主要有以下普遍特點：

①低振動、低噪音 ②空氣均勻分布性能好 ③風速恒定或有級調節 ④接觸的機械性能和可靠性 ⑤過濾效率超高@0.3μm  ⑥無段式調速/三段調速。

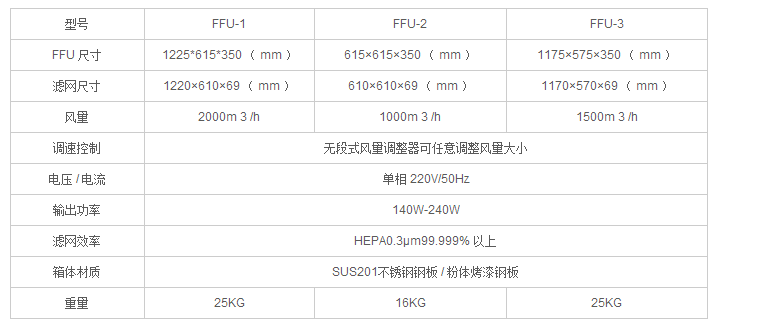

FFU層流送風單元的主要技術參數如下圖所示：

根據不同的實驗室裝修需求及室內平面布置，組合機組有不同的適配尺寸。材質為SU20不銹鋼鋼板或者粉體烤漆鋼板。

2. 目前市面上流通的FFU風機過濾機組

① 現在大多FFU風機過濾機組，選配的材質是進口環保覆鋁鋅板，具有堅固、耐腐蝕、不生銹等特質，同時重量僅24kg，超薄機身厚度僅為23cm ,加上高效過濾器總厚度不超過30cm，在空間上可以節約更多施工場地，以方便實驗室裝修施工現場的一些設備安裝和機械維護。

② 另外值得一提的是FFU風機過濾機組在能耗上顯現出良好的節能品質，且風壓擴散均勻，出風面的風速穩定。這樣的一個風機過濾機組功耗低運行成本低，工作壽命民達5萬小時以上，是實驗室裝修中常用的潔凈排風必選設備。
